환봉분리형 연결구 사양
호칭 체결부(STS) 수밀부(수밀패킹)
너비 두께 너비 두께
D150 250 0.6 ±0.07 240 ~ 250 2.0 이상
D200 250 0.6 ±0.07 240 ~ 250 2.0 이상
D250 250 0.6 ±0.07 240 ~ 250 2.0 이상
D300 250 0.6 ±0.07 240 ~ 250 2.0 이상
D350 350 0.6 ±0.07 340 ~ 350 2.0 이상
D400 350 0.6 ±0.07 340 ~ 350 2.0 이상
D450 350 0.6 ±0.07 340 ~ 350 2.0 이상
D500 450 0.8 ±0.09 440 ~ 450 2.0 이상
D600 450 0.8 ±0.09 440 ~ 450 2.0 이상
D700 450 0.8 ±0.09 440 ~ 450 2.0 이상
D800 600 0.8 ±0.09 590 ~ 600 2.0 이상
D900 600 0.8 ±0.09 590 ~ 600 2.0 이상
D1000 600 0.8 ±0.09 590 ~ 600 2.0 이상
D1200 600 0.8 ±0.09 590 ~ 600 2.0 이상
D1500 600 0.8 ±0.09 590 ~ 600 2.0 이상

비고) 이음관의 치수 허용오차는 ±5%이며, 기타 치수는 당사자간 협의에 따름
환봉분리형 연결구의 특징
1. 환봉분리형 연결구는 앵글과 환봉이 각각 절지되어 각각 조임 됨으로서 관 외경이 다소차이 나더라도 완벽한 수밀력을 확보한다.
2. 우중 및 습지등 최악의 작업조건에서도 작업이 가능하며 공기단축의 효과가 뛰어나다
3. 전기융착식, 열융착식 공법에 비해 작업시공이 뛰어나며, 별도의 장비(융착기, 발전기, 토치램프 등) 없이 간단한 공구(스패너 또는 복스렌치)로 체결이 가능하다.
4. 수밀부는 특수 고무패킹을 사용하여 충격, 진동을 흡수하며, 완벽한 수밀력을 유지할 수 있다.
5. 체결부의 CASE는 STS304(Stainless) 재질을 사용하여 내구성, 내식성, 내마모성, 연식력, 내화, 내열성 및 인장강도가 뛰어나며 강력한 체결력(Torque)를 유지할 수 있다.
6. 내진용으로 사용할 수 있다.
7. 내용물이 막혔을 경우 해체 분리하여 재시공이 가능하며, 진관을 재활용할 수 있어 자개절감효과가 크다.
8. 체결부 CASE에 신축 홈이 형성되어 BOLT 체결시 신축 홈이 수밀부(고무패킹)의 돌기부분을 2차 가압함으로써 보다 완벽한 수밀을 보장한다.
9. 시공이 간편하며 고도숙련자가 아닌 미숙련자도 시공이 가능하다.

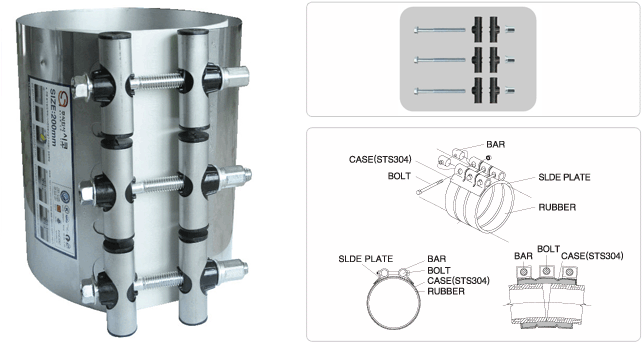

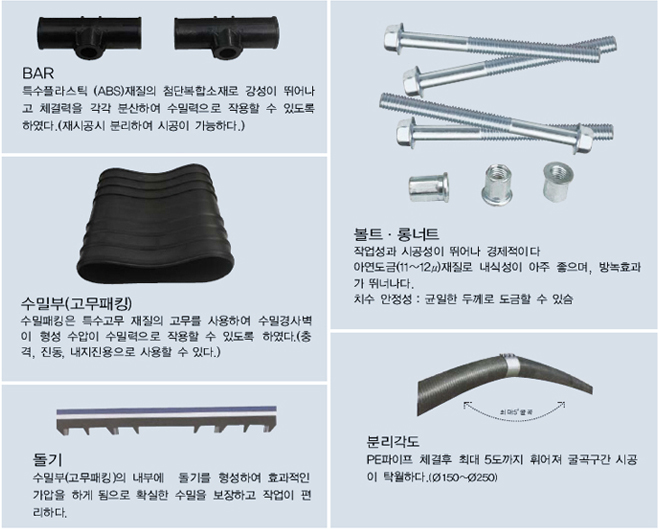

환봉분리형 연결구 주요 부위
