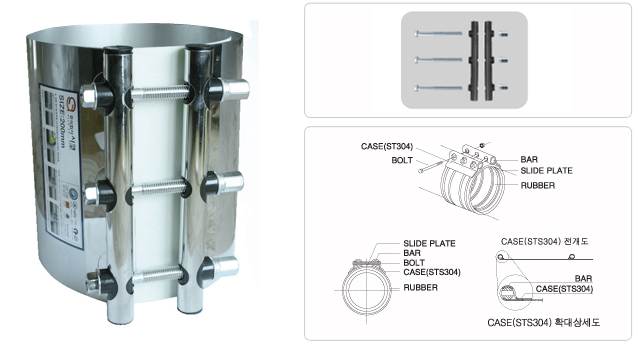

| 환봉일체형 연결구 사양 |
| 호칭 |
체결부(STS) |
수밀부(수밀패킹) |
| 너비 |
두께 |
너비 |
두께 |
| D150 |
250 |
0.6 ±0.07 |
240 ~ 250 |
2.0 이상 |
| D200 |
250 |
0.6 ±0.07 |
240 ~ 250 |
2.0 이상 |
| D250 |
250 |
0.6 ±0.07 |
240 ~ 250 |
2.0 이상 |
| D300 |
250 |
0.6 ±0.07 |
240 ~ 250 |
2.0 이상 |
| D350 |
350 |
0.6 ±0.07 |
340 ~ 350 |
2.0 이상 |
| D400 |
350 |
0.6 ±0.07 |
340 ~ 350 |
2.0 이상 |
| D450 |
350 |
0.6 ±0.07 |
340 ~ 350 |
2.0 이상 |
| D500 |
450 |
0.8 ±0.09 |
440 ~ 450 |
2.0 이상 |
| D600 |
450 |
0.8 ±0.09 |
440 ~ 450 |
2.0 이상 |
| D700 |
450 |
0.8 ±0.09 |
440 ~ 450 |
2.0 이상 |
| D800 |
600 |
0.8 ±0.09 |
590 ~ 600 |
2.0 이상 |
| D900 |
600 |
0.8 ±0.09 |
590 ~ 600 |
2.0 이상 |
| D1000 |
600 |
0.8 ±0.09 |
590 ~ 600 |
2.0 이상 |
| D1200 |
600 |
0.8 ±0.09 |
590 ~ 600 |
2.0 이상 |
| D1500 |
600 |
0.8 ±0.09 |
590 ~ 600 |
2.0 이상 |
비고) 이음관의 치수 허용오차는 ±5%이며, 기타 치수는 당사자간 협의에 따름 |
|
|
|
|
|
|
|
| |
|
